按 VDI 2230 校核螺栓连接
[!note] 一句话定位 螺栓连接是按简化预选表定个尺寸就够，还是必须按 VDI 2230 走完十四步系统化校核。本文给出六条判断清单，以及 VDI 2230 标准的适用边界。
在机械设计中通常的做法是：估个工作载荷，查一下这个规格的螺栓拉不拉得断，够粗就过。这个判断在很多场合确实够用，但它有一个前提——失效方式是螺栓被拉断。
问题在于，螺栓的失效方式不止「拉断」一种。
要说清楚为什么，得先看一眼螺栓连接到底靠什么工作。
一、拧紧螺栓，做的是两件事

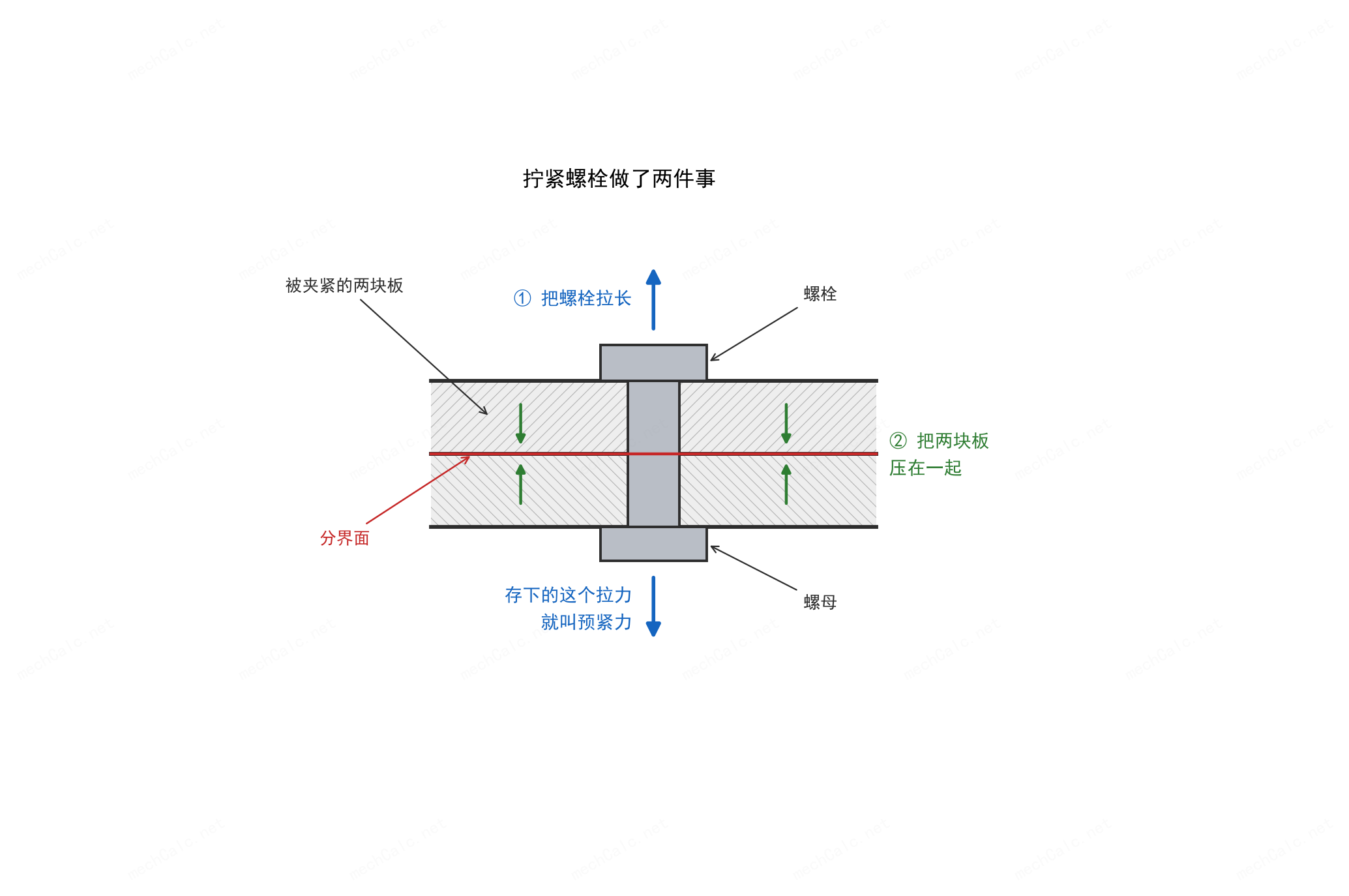

图 1：拧紧螺栓时同时发生的两件事。
拧紧的动作，一边把螺栓拉长了一点，一边把两块板压在了一起。
螺栓被拉长后想缩回去，这份收缩的力就一直压着两块板。这个存在螺栓里的拉力叫预紧力（Vorspannkraft），两块板贴合的那个面叫分界面（Trennfuge）。
[!important] 后面所有的事都围绕这一句 螺栓连接的可靠性，主要不取决于螺栓本身有多结实，而取决于这份压紧能不能在整个服役期里保持住。
二、六种失效，强度校核只覆盖一种
把螺栓连接在工程中的失效形式摊开，大致是这六种：
| 失效形式 | 主导成因 | 强度校核查得出来吗 |
|---|---|---|
| 疲劳断裂 | 分界面张开后，交变应力幅成倍放大 | 查不出来 |
| 自动松脱 | 横向交变载荷下分界面微观滑移，摩擦自锁丧失 | 查不出来 |
| 预紧力松弛 | 装配后的沉陷、高温下的蠕变 | 查不出来 |
| 螺纹脱扣 | 旋合深度不足，或钢螺栓拧进铝、铸铁等软母材 | 查不出来 |
| 支承面压溃 | 支承面压强超过母材极限面压 | 查不出来 |
| 静载拉断 | 工作载荷直接超过螺栓承载能力 | 查得出来 |
只校核强度，等于只查了最后那一行。而前五行，问的都是同一件事：压紧还在不在。
三、压紧为什么保持不住
有三件事会让它出问题。
3.1 拧出来的预紧力，不是你以为的那个数
摩擦系数估不准、摩擦系数本身有离散、工具有误差、操作和读数还有误差，这些叠起来，让实际预紧力落在一个区间里，而不是一个点。
VDI 2230 用拧紧系数（Anziehfaktor）$\alpha_{\mathrm{A}}$ 量化这个区间，它就是最大与最小装配预紧力之比 (VDI 2230:2015, §5.4.3.1, Gl.(130))。标准给出的参考值 (VDI 2230:2015, Tabelle A8)：
| 拧紧方法 | $\alpha_{\mathrm{A}}$ | 预紧力散布 |
|---|---|---|
| 屈服点控制、转角控制 | 1.2 – 1.4 | ±9% – ±17% |
| 扭矩控制，目标扭矩经试验确定 | 1.4 – 1.6 | ±17% – ±23% |
| 扭矩控制，目标扭矩靠估算摩擦系数 | 1.6 – 2.5 | ±23% – ±43% |
| 冲击扳手、手工拧紧 | 2.5 – 4 | ±43% – ±60% |
[!tip] 怎么读这张表：螺栓尺寸是被区间的两端夹出来的 用扭矩扳手、摩擦系数靠查表估的，散布可以到 ±43%；拿冲击扳手上的，到 ±60%。 于是两件事同时成立：为了保证下限够用，名义值得往上提；提上去之后，上限又可能压溃支承面 或者把螺栓拧过屈服点。定尺寸的不是工作载荷本身，是这个区间的两端。
标准把这件事画成了一张图，比讲一遍更直接：

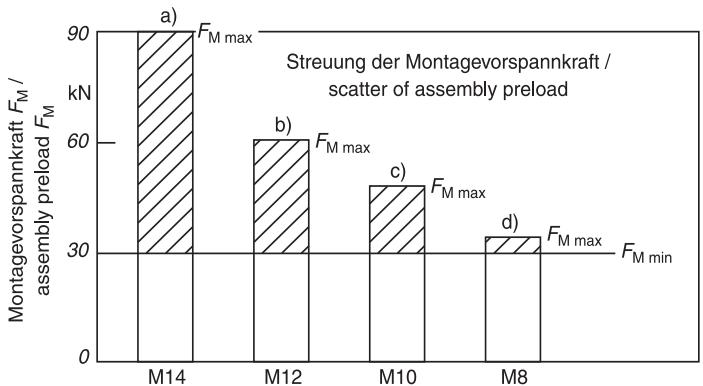

图 2：四种拧紧方法，同一个功能需求。纵轴是装配预紧力，横轴 a→d 对应拧紧精度由差到好。四根柱子的下端齐平——功能需要的最小预紧力 $F_{\mathrm{M\,min}}$ 是同一个 30 kN；但精度越差、散布越大，柱子上端 $F_{\mathrm{M\,max}}$ 就越高，螺栓得从 M8 一路加粗到 M14 才扛得住那个上限。换个拧紧方法，就是换掉三个规格。（来源：VDI 2230 Blatt 1:2015, Bild 27）
屈服点控制和转角控制那一行还有个额外好处：螺栓可以按下限定尺寸，不必再为上限留余量 (VDI 2230:2015, Tabelle A8)。换个拧紧方法换来的余量，往往比换一号螺栓还多。
3.2 外载来了，不全是螺栓在扛
这是最容易想错的一步。
外载把两块板往外拉的时候，它并不是直接加到螺栓上。外载的大部分，用在了「松开」分界面原有的那份压紧量上，只有剩下的一小部分才让螺栓多受力。

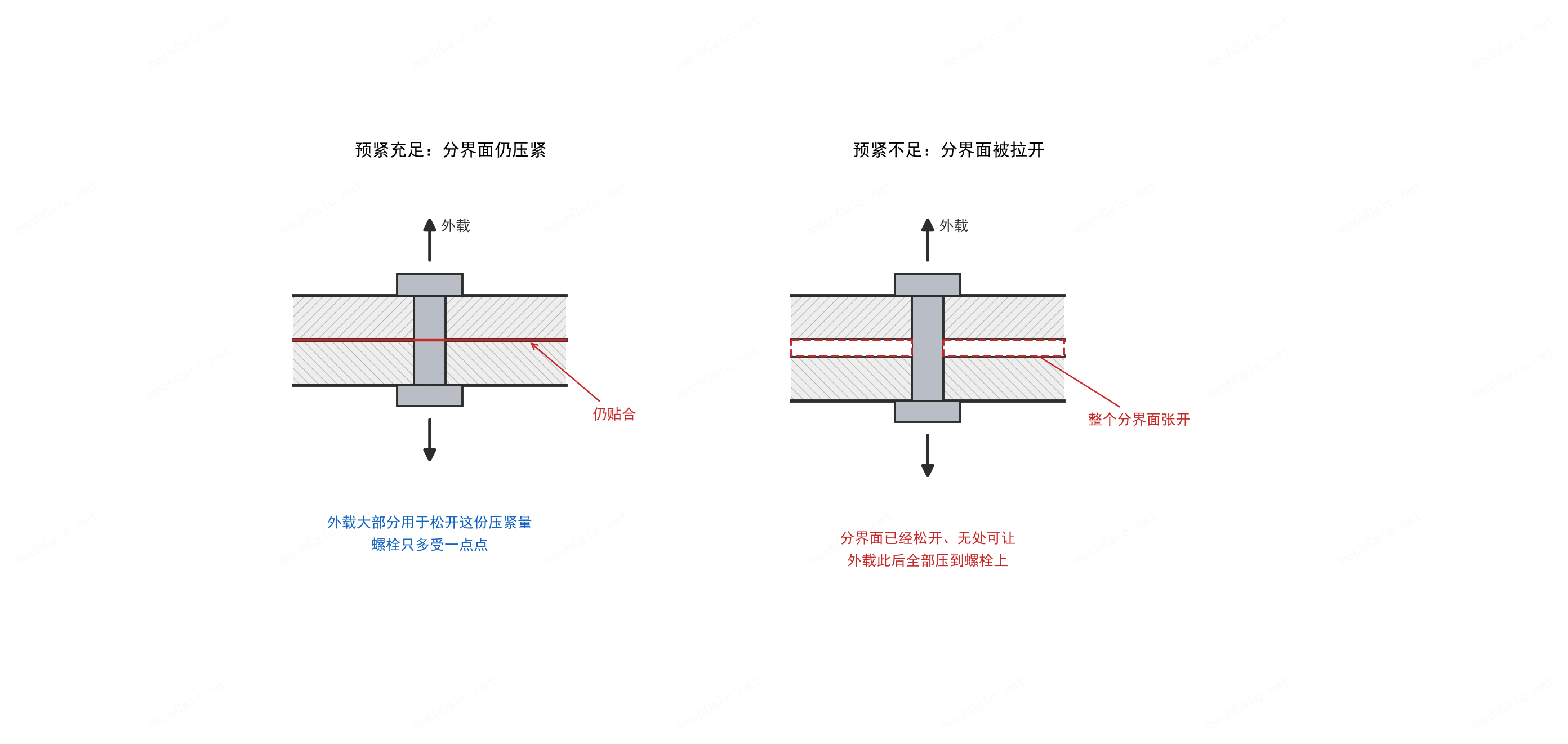

图 3：预紧充足与预紧不足的对比。左边分界面仍压紧，外载大部分用于松开这份压紧量；右边预紧不足、分界面已经被拉开，外载无处可让，此后全部压到螺栓上。
分成多少，只由两件事决定：螺栓与被夹件谁软谁硬，以及外载作用在什么位置 (VDI 2230:2015, §3.2.1, Gl.(8))。
[!warning] 「拧得越紧越不容易疲劳断」，结论对，道理常被讲反 那个分配式子里没有预紧力。不是预紧力分走了交变载荷，而是高预紧力把工作状态保持在 图 3 左边那种情形。一旦预紧不足、分界面被拉开（Klaffen），就变成右边那样：外载再没地方可让， 全部由螺栓独自承担，交变应力幅陡增——这正是失效表第一行「疲劳断裂」的成因。
由此也能读出两条设计方向：被夹件越刚、外载作用点越靠近分界面，螺栓分担的交变载荷越小。
3.3 装配完成之后，预紧力还会掉
支承面、螺纹受载齿侧和各分界面的粗糙峰会被压平，这个塑性压平叫沉陷（Setzen）。注意区分：装配过程中就压平的那部分不造成损失，只有装配完成之后才发生的那部分才会削减预紧力 (VDI 2230:2015, §5.4.2.1)。
标准给出的参考值量级：粗糙度 $R_z<10\ \mu\mathrm{m}$、承受拉压载荷时，螺纹内约 3 μm，每个头或螺母支承面约 2.5 μm，每个内部分界面约 1.5 μm (VDI 2230:2015, Tabelle 5)。分界面越多，累计沉陷越大。

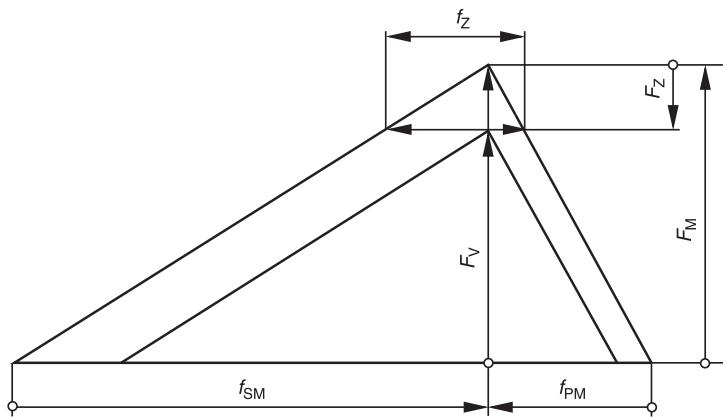

图 4：沉陷造成的预紧力损失。横轴是变形、纵轴是力，左半支属螺栓（伸长 $f_{\mathrm{SM}}$）、右半支属被夹件（压缩 $f_{\mathrm{PM}}$），两支的交点原本在 $F_{\mathrm{M}}$。装配后发生沉陷 $f_{\mathrm{Z}}$，两支各自向内退让，交点沿两条斜边下滑到 $F_{\mathrm{V}}$，掉下来的那一段就是损失 $F_{\mathrm{Z}}$。（来源：VDI 2230 Blatt 1:2015, Bild 26）
[!tip] 从图上直接读出来的一条：连接越硬，越怕沉陷 交点下滑多少，取决于那两条斜边有多陡。斜边越陡（连接越硬、总柔度越小）， 同样的横向位移 $f_{\mathrm{Z}}$ 换来的纵向跌落 $F_{\mathrm{Z}}$ 就越大。 所以短粗螺栓对沉陷敏感，细长螺栓反而耐沉陷——这是细腰螺栓存在的物理原因。
[!warning] 这组参考值的两条边界（原文明示）
- 一旦超过极限面压，参考值失效。此时即便在室温下，被夹件也可能在支承面发生蠕变，沉陷量不受控地增大。
- 参考值测自实心圆柱连接。叠合薄板包因表面不理想平行，接触柔度大得多，这种情形下预紧力损失应当实测。
(VDI 2230:2015, §5.4.2.1)
四、判断清单
下面六条，命中任意一条，就该按 VDI 2230 算一遍，而不是只校核强度。
- 承受交变轴向载荷。这时疲劳是主导失效模式，而疲劳应力幅取决于两边的软硬和载荷作用位置，强度校核给不出这些量。
- 靠摩擦传递横向力。横向力不是由螺栓杆抗剪，而是靠分界面压紧力乘摩擦系数顶住。预紧力不足就是滑移，滑移之后就是自动松脱。
- 分界面不允许张开，例如要密封、要保证定位精度。防张开是对最小夹紧力的独立要求，与螺栓强度无关。
- 被夹件是铝、铸铁或其它软材料。支承面压溃和螺纹脱扣这两条都在这里发生，而且沉陷量也更大。
- 拧紧方法粗糙。用冲击扳手或纯手工，散布到 ±60%，不算一遍根本不知道下限落在哪。
- 夹紧长度短、连接刚硬。沉陷损失被放大，短粗连接尤其要核。
五、什么时候不必
反过来说，同时满足下面几条的，用简化预选表定尺寸通常就够：
- 载荷基本是静态的，没有明显交变分量。
- 横向力很小，或者本来就由销、键等形状传力元件承担。
- 分界面不承担密封或定位功能。
- 被夹件与螺栓强度匹配，不存在软母材问题。
- 连接不关键，失效后果可控。
[!note] 两者不是二选一 简化预选用来快速定一个起点尺寸，系统化计算用来验证这个尺寸在整个服役期都站得住。 工程上的常见做法是先预选、再校核。
六、这套标准管什么、不管什么
决定要算之后，还得确认 VDI 2230 Blatt 1 覆盖你这个场景 (VDI 2230:2015, §1)。
覆盖：牙型角 60° 的钢制紧固螺纹；强度等级 8.8 至 12.9，或不锈钢 70、80 级；表值给定于 M4 至 M39；工作载荷以摩擦方式传递且经被夹件引入；载荷以轴向力为主，可叠加弯矩与横向力。其它材料、更低强度、更大尺寸可类推应用。
不覆盖：
- 多螺栓组的载荷分配。Blatt 1 只算单螺栓，找出螺栓组里最受力的那一颗归 Blatt 2。
- 外部载荷的确定。标准假设外载已知，怎么求它们不在范围内。
- 腐蚀等极端工况，以及冲击型和随机载荷。
- 室温以外的材料属性。附录表值只适用于室温。
[!important] 算完不等于免检 标准明确说明，计算结果不免除试验或有限元验证，关键连接尤其建议做 (VDI 2230:2015, §1)。 它给的是一套可审计的定量判据，不是免检证明。
七、算一遍要多少工作量
十四步，从尺寸预估到拧紧扭矩，中间要算螺栓柔度、被夹件柔度、载荷导入系数、力比、最小夹紧力、各项预紧力损失，再做六项强度校核。手算一遍，查表加代入，半天起步，而且中间任何一个查表出错都要重来。
这也是这套方法在实践中用得不够多的现实原因——不是工程师不知道该算，是算一遍的成本压过了收益。
把查表和代入交给工具之后，剩下的工作就回到它本来该在的地方：判断载荷、选拧紧方法、决定余量。
本站计算器覆盖完整的 R0～R13（含横向力、绕螺栓轴扭矩 $M_Y$、密封、温度、疲劳和旋合深度解析链），也覆盖拉伸工作载荷下的偏心夹紧与偏心受载 (VDI 2230:2015, §5.3.2, Tabelle 4 工况 I–III)。外弯矩 $M_B$ 和分界面部分张开 (VDI 2230:2015, Anhang D) 还没有做进来，这类连接仍需按标准手算，偏心与弯矩的公式见 VDI 2230（010）：偏心载荷与弯矩效应 。
数据依据与精度声明
本文所有公式、数值和引文均出自 VDI 2230 Blatt 1:2015-11，引用格式为（VDI 2230:2015，章节号，公式/表号）。失效模式的分类与命名为工程通用表述，各条成因均对照上述标准正文核对。
插图说明：图 1 与图 3 为本文原创绘制，依据上述标准所述的力学关系，图中比例为便于阅读所作的示意、不代表真实尺寸，图上带 mechCalc.net 水印。图 2 与图 4 引自标准原图，出处已在图题注明，版权归原标准制定机构所有，本文按《著作权法》第二十四条第二项适当引用，用于说明标准本身的规定；此类引用图不加任何本站标记。
本文为方法说明，不含具体算例。计算精度与适用边界以标准原文为准。
免责声明：本文仅供工程教学参考，工程安全性的最终验证责任由使用者承担。
