💡 工程师，在抱怨"螺栓质量差"之前，请先看这个失效案例——
一台乘用车发动机的斜分式连杆，两颗连杆螺栓先后断裂。左侧螺栓是典型的单侧弯曲疲劳断裂：疲劳裂纹从连杆内侧（弯曲受拉侧）起裂，扩展到几乎整个截面，最后只剩一小块新月形的瞬断区——瞬断区这么小，说明断裂时螺栓上的夹紧力已经很低。右侧螺栓则是在左侧螺栓疲劳断裂之后发生的过载断裂（Gewaltbruch）。文献的分析是：决定性的原因很可能是预紧力不足，它与偏心受力、分界面单侧张开（Aufklaffen）共同作用，使螺栓应力过高；而预紧力不足，可能来自装配时拧紧不当，也可能来自运行中的松动乃至自动松转（selbsttätiges Losdrehen）（案例与图片来源：Kloos/Thomala, Schraubenverbindungen, 5. Aufl., Springer 2007, §5.2.3, Abb. 5.63）。
这正是 VDI 2230 要解决的问题。

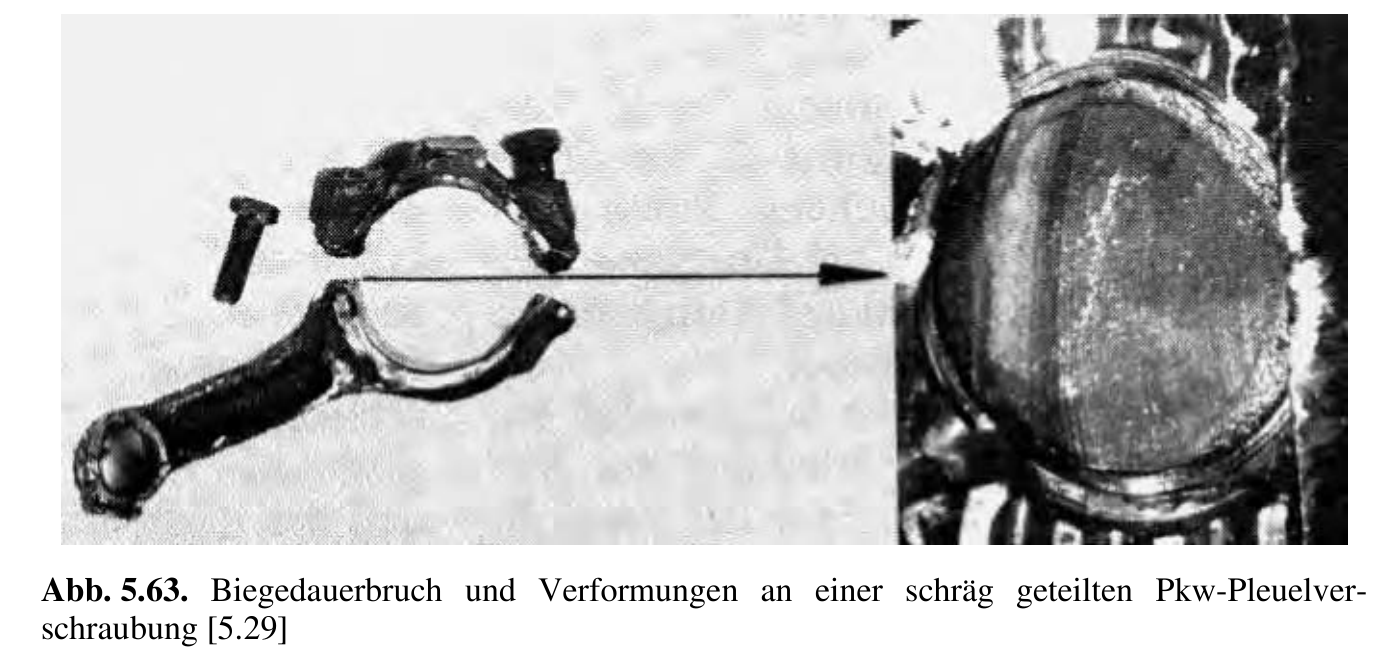

图 1：乘用车斜分式连杆螺栓连接的弯曲疲劳断口与变形（来源：Kloos/Thomala, Schraubenverbindungen, 5. Aufl., Springer 2007, Abb. 5.63）
为什么需要 VDI 2230？——螺栓连接系统化计算的必要性
一、VDI 2230 是什么？
VDI 2230 的完整标题是：
Systematische Berechnung hochbeanspruchter Schraubenverbindungen — Zylindrische Einschraubenverbindungen （高应力螺栓连接的系统化计算——圆柱形单螺栓连接）
（VDI 2230 Blatt 1:2015-11 标题页）
这份标准由德国工程师协会（Verein Deutscher Ingenieure）发布，至今已在工程实践中应用了四十多年。标准在引言中对自己的定位是：
“This standard, which has enjoyed practical application for over 40 years now, is a recognized and highly regarded recommendation. Throughout the world it is regarded as the standard work for calculating single-bolt joints.”
（VDI 2230:2015，引言，第 3 页）
它为设计和计算工程师提供了一套系统化的分步计算方法（Rechenschritte）：在充分利用螺栓承载能力的同时，保证连接的功能可靠、运行安全。
二、为什么只校核强度不够？
很多工程师设计螺栓时，习惯只验证一件事——“螺栓会不会被拉断”，即 $\sigma \leq R_{p0.2}$。VDI 2230 的存在本身就说明，这样做远远不够。标准在 §4.2 中用一张图（Bild 5）列出了影响螺栓连接可靠性的全部因素（VDI 2230:2015，§4.2）。
2.1 预紧力会变化
装配时拧上去的预紧力 $F_M$，到了运行中就不再是原来的数值。标准在 §5.4.2 中列出了预紧力变化的多种原因——相邻螺栓的拧紧、嵌入、自动松转、松弛、温度变化和过载，并分节讨论其中的嵌入、松弛与温度三项；进入主方程的是嵌入和温度两项（VDI 2230:2015，§5.4.2；§4.2）：
- 嵌入（Setzen）造成的预紧力损失 $F_Z$：接触面的微观粗糙峰在载荷下被塑性压平，产生嵌入量 $f_Z$（Setzbetrag）；装配完成后才发生的那部分嵌入量，使预紧力损失 $F_Z = f_Z/(\delta_S+\delta_P)$（VDI 2230:2015，§5.4.2.1，式 113；R4，式 R4/1）。Table 5 给出了钢制零件嵌入量的参考值：以 $R_z < 10\,\mu\mathrm{m}$、轴向受载为例，螺纹内 3 μm，每个头部或螺母支承面 2.5 μm，每个内部分界面 1.5 μm（VDI 2230:2015，Table 5）。
- 热膨胀差异 $\Delta F'_{Vth}$：螺栓和被连接件的热膨胀系数不同、温升也不同，温度一变化，预紧力就会跟着变（VDI 2230:2015，式 R4/2）。
2.2 外力并不全由螺栓承担
这是 VDI 2230 最核心的物理洞察。标准在 §3.2 中建立了一个弹簧模型（Federmodell）：
“In this model, the bolt and the clamped parts are considered as tension and compression springs with the elastic resiliences $\delta_S$ and $\delta_P$.”
（VDI 2230:2015，§3.2，第 20 页）
螺栓和被连接件被看作一对串联的拉压弹簧。工况下的外部轴向力 $F_A$ 会分成两部分：一部分加到螺栓上，记为 $F_{SA}$；另一部分把被连接件松开，记为 $F_{PA}$。中心受载时（VDI 2230:2015，§3.2.1，式 8）：
$$ F_{SA} = n \cdot \frac{\delta_P}{\delta_P + \delta_S} \cdot F_A $$力比 $\Phi = F_{SA} / F_A$ 通常远小于 1——也就是说，外力中只有一小部分真正加到螺栓上。看不到这一点，设计就会走两个极端：要么过于保守、白白放大螺栓，要么预紧力给得不对，埋下隐患。
再深入一层：外力从哪里导入，同样关键。VDI 2230 为此引入了载荷导入系数 $n$（Krafteinleitungsfaktor），用来描述外部载荷在被连接件内部的作用位置（VDI 2230:2015，§3.2.1，式 8；§5.2.2）。载荷作用点越靠近分界面（$n$ 越小），螺栓分担的附加载荷 $F_{SA}$ 就越小。$n$ 由连接类型 SV 1～SV 6 与几何比 $a_k/h$、$l_A/h$ 查 Table 2 得到，取值在 0.03～0.70 之间（VDI 2230:2015，§5.2.2.2，Table 2）。
2.3 拧紧方法的精度有散差
同样一个拧紧力矩，由于摩擦系数波动和工具精度所限，实际产生的预紧力会在 $F_{M\min}$ 到 $F_{M\max}$ 之间波动。标准用拧紧系数 $\alpha_A$ 来量化这个散差（VDI 2230:2015，§5.4.3，式 R1/1）：
$$ \alpha_A = \frac{F_{M\max}}{F_{M\min}} $$不同拧紧方法的 $\alpha_A$ 差别很大，大得超出多数工程师的想象（VDI 2230:2015，Table A8，节选）：
| 拧紧方法 | $\alpha_A$ 参考值 | 预紧力散差 |
|---|---|---|
| 冲击扳手、脉冲扳手或手工拧紧（Schlagschrauber） | 2.5 ～ 4 | ±43% ～ ±60% |
| 扭矩控制，按估算的摩擦系数确定拧紧力矩（摩擦系数 B 级） | 1.6 ～ 2.0 | ±23% ～ ±33% |
| 扭矩控制，目标扭矩经试验确定 | 1.4 ～ 1.6 | ±17% ～ ±23% |
| 屈服点控制 / 转角控制（streckgrenz- / drehwinkelgesteuert） | 1.2 ～ 1.4（设计时按 R1 取 $\alpha_A = 1$） | ±9% ～ ±17% |
⚠️ 关键结论：扭矩控制拧紧的散差主要来自螺纹与支承面摩擦系数的波动，工具再准也消不掉——按估算的摩擦系数确定拧紧力矩时，散差可达 ±23%～±33%。屈服点控制和转角控制绕开了扭矩与预紧力之间的摩擦环节，散差降到 ±9%～±17%，此时散差主要由同批螺栓屈服强度的分散决定；设计时按 R1 取 $\alpha_A = 1$，螺栓按 $F_{M\min}$ 确定尺寸，实际的 $\alpha_A$ 仍大于 1（VDI 2230:2015，R1；Table A8）。
2.4 分界面张开：螺栓疲劳断裂的前兆（Abhebegrenze）
工程上极少遇到理想的同心受载。外部拉力或弯矩一旦偏离螺栓轴线，分界面两侧的受力就不均匀。VDI 2230 对此非常警惕，专门定义了分界面张开极限（Abhebegrenze）（VDI 2230:2015，§5.3.2）：偏心工作载荷一旦导致分界面局部张开（Klaffen），系统的刚度就会突变，螺栓承受的附加拉力和弯曲应力随之非线性骤增。文章开头那根连杆螺栓的疲劳断裂，就与分界面单侧张开直接相关。标准中对偏心距 $a$ 和对称轴距 $s_{sym}$ 的计算，就是为了守住这条临界红线（VDI 2230:2015，§5.3.2，Bild 25；$s_{sym}$ 见 §5.1.2.2 式 66，$a$ 见 §5.2.1）。
三、VDI 2230 的 14 步计算链
标准给出了一条 R0～R13 共 14 步的计算链（VDI 2230:2015，§4.1），从选型到验证，一步不漏：
| 步骤 | 内容 | 输出量 |
|---|---|---|
| R0 | 初步确定公称直径与限值检查 | $d$, $G$ |
| R1 | 拧紧系数 | $\alpha_A$ |
| R2 | 所需最小夹紧力 | $F_{Kerf}$ |
| R3 | 外力分配与力比 | $F_{SA}$, $F_{PA}$, $\Phi$ |
| R4 | 预紧力变化 | $F_Z$, $\Delta F'_{Vth}$ |
| R5 | 最小装配预紧力 | $F_{M\min}$ |
| R6 | 最大装配预紧力 | $F_{M\max}$ |
| R7 | 装配应力校核 | $\sigma_{red,M}$, $F_{Mzul}$ |
| R8 | 工作应力校核 | $\sigma_{red,B}$, $S_F$ |
| R9 | 疲劳应力校核 | $\sigma_a$, $S_D$ |
| R10 | 承压面压强校核 | $p_{\max}$, $S_P$ |
| R11 | 最小旋合深度（也称拧入深度） | $m_{eff\min}$ |
| R12 | 滑移与剪切安全 | $S_G$ |
| R13 | 拧紧力矩 | $M_A$ |
四、主方程：一个公式统领全局
上面这些步骤，最终都汇聚到 VDI 2230 的主方程（VDI 2230:2015，§4.2，式 16）：
$$ F_{M\max} = \alpha_A \cdot F_{M\min} = \alpha_A \cdot \left[ F_{Kerf} + (1 - \Phi) \cdot F_A + F_Z + \Delta F_{Vth} \right] $$实际计算（R5，式 R5/1）中，热项取 R4 的简化值 $\Delta F'_{Vth}$（式 R4/2）。
标准原文是这样说的：
“All of these factors (Figure 5) are an integral part of the main dimensioning formula, which is the basis for the bolt calculation.”
（VDI 2230:2015，§4.2，第 30 页）
公式里每一项的物理含义：
| 项 | 含义 | 来源步骤 |
|---|---|---|
| $F_{Kerf}$ | 功能所需的最小夹紧力 | R2 |
| $(1-\Phi) \cdot F_A$ | 外力对分界面的卸载效应 | R3 |
| $F_Z$ | 嵌入造成的预紧力损失 | R4 |
| $\Delta F'_{Vth}$ | 热膨胀差异引起的预紧力变化（简化值） | R4，式 R4/2 |
| $\alpha_A$ | 拧紧方法散差的放大因子 | R1 |
设计思路很清晰：从分界面的功能需求 $F_{Kerf}$ 出发，把外力效应和各种预紧力损失逐项加上，再乘以拧紧散差，反推出装配时必须施加的最大预紧力——然后用 R7～R12 六步来验证螺栓扛不扛得住。
五、VDI 2230 与简化预选方法的关系
在本系列的《初步选型估算》 中，我们介绍过基于库伯勒方程的快速预选法。两者是粗筛 → 精算的关系：
| 维度 | 库伯勒预选 | VDI 2230 完整计算 |
|---|---|---|
| 柔度模型 | 等效空心柱 | 锥体 + 变角度 + 多层板（§5.1.2） |
| 预紧力损失 | 固定经验值 $f_Z$ | 按接触面类型累加 + 热修正（§5.4.2） |
| 强度校核 | 1～2 项 | 6 项（R7～R12） |
| 锥角 | — | $\tan\varphi$ 按式 42/43 随 $\beta_L$、$y$ 变化；在规定尺寸比内取 $\tan\varphi=0.6$ 时，板柔度最大误差约 5%（§5.1.2.1） |
对于计算结果的可靠性，标准自己也保持清醒：
“This standard does not in principle do away with the need for experimental and/or numerical (FEM) tests for verifying the calculation results. These are particularly advisable in the case of critical joints.”
（VDI 2230:2015，§1，第 5 页）
📌 一句话说清 VDI 2230 的定位：在建桥梁，用的是 Eurocode 3 / DIN EN 1993-1-8，关心的是螺栓群抗不抗得住剪切；在造压力容器，用的是 AD 2000-B7，关心的是垫片漏不漏；而当你在设计发动机连杆、重型变速箱这类关键螺栓连接时，VDI 2230 就是你的工具——它要求你像外科医生一样，用受力变形图把每一微米的变形都算清楚，算准交变载荷下螺栓的疲劳极限，把材料的每一分承载潜力都用足。
数据依据与精度声明
本文所有公式、数值和引文均出自 VDI 2230 Blatt 1:2015-11（开篇案例与图 1 除外，出处见文中标注），引用格式为（VDI 2230:2015，章节号，公式/图/表/页码）。
免责声明：本文仅供工程教学参考，工程安全性的最终验证责任由使用者承担。
