💡 工程师，在抱怨"螺栓质量差"之前，请先看这个真实案例——

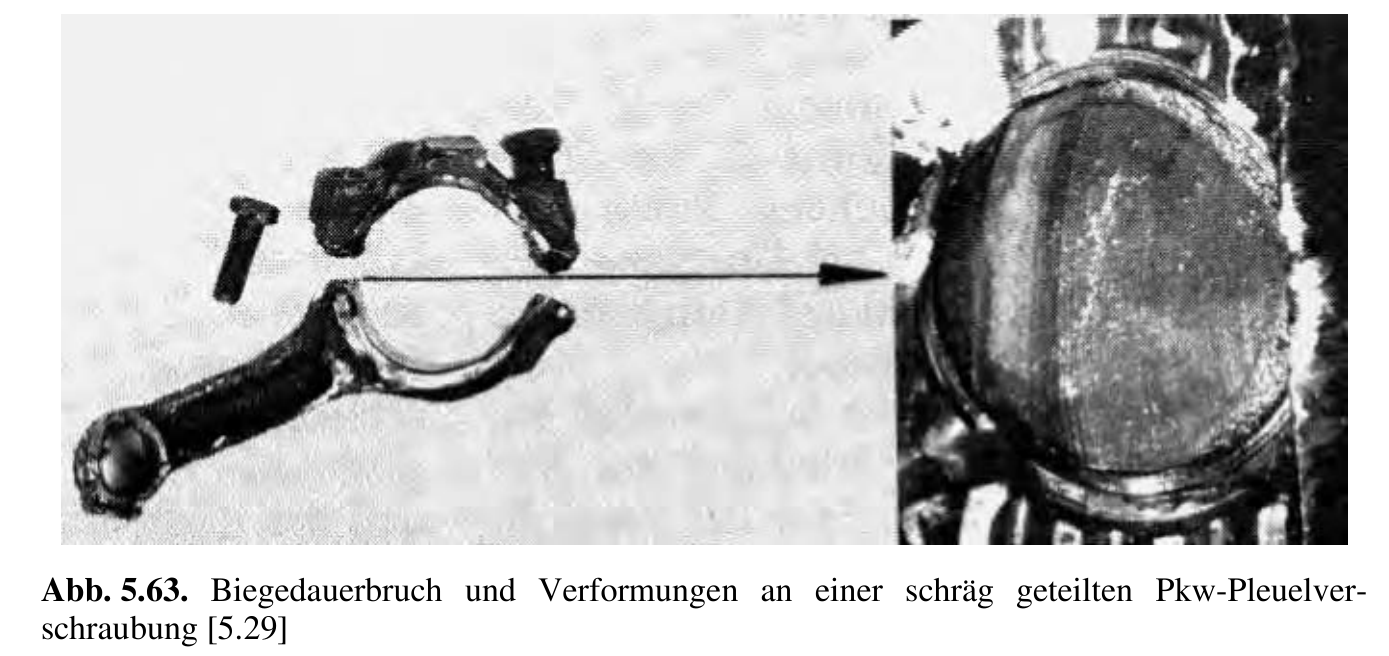

一台乘用车发动机的连杆螺栓发生了灾难性断裂：左侧螺栓出现典型的单侧弯曲疲劳断裂（断口呈新月形疲劳扩展区），随后右侧螺栓因受力失衡瞬间脆断。事后分析发现，“元凶"不是螺栓材质，而是预紧力不足。由于装配微观沉陷（Setzen），预紧力下降；在偏心工作载荷下，连杆接合面发生了肉眼不可见的单侧微小张开（Aufklaffen），由此引发了致命的交变弯曲应力，最终在螺杆根部萌生疲劳裂纹，造成连锁断裂。
这正是 VDI 2230 存在的理由。
为什么需要 VDI 2230？—— 螺栓连接系统化计算的必要性
1. VDI 2230 是什么？
VDI 2230 的完整标题是：
Systematische Berechnung hochbeanspruchter Schraubenverbindungen — Zylindrische Einschraubenverbindungen （高应力螺栓连接的系统化计算——圆柱形单螺栓连接）
(VDI 2230 Blatt 1:2015-11, 标题页)
这份由德国工程师协会 (Verein Deutscher Ingenieure) 发布的标准，至今已有超过 40 年的工程应用历史。标准在引言中这样定位自身：
“This standard, which has enjoyed practical application for over 40 years now, is a recognized and highly regarded recommendation. Throughout the world it is regarded as the standard work for calculating single-bolt joints.”
(VDI 2230:2015, Introduction, S.3)
它为设计和计算工程师提供了一套系统化的分步计算方法 (Rechenschritte)，使得螺栓连接能够在充分利用螺栓承载能力的前提下，实现功能可靠和运行安全的设计。
2. 为什么简单的强度校核不够？
很多工程师在螺栓设计中习惯于仅校核"螺栓是否会被拉断”——即验证 $\sigma \leq R_{p0.2}$。但 VDI 2230 的存在说明，这远远不够。标准在 §4.2 中清楚地列出了影响螺栓连接可靠性的全部因素 (VDI 2230:2015, §4.2, Bild 5)。
2.1 预紧力会变化
装配时施加的预紧力 $F_M$ 在运行中会发生变化。标准在 §5.4.2 中指出两个主要原因 (VDI 2230:2015, §5.4.2)：
- 嵌入量损失 $F_Z$（Setzbetrag）：微观粗糙度在载荷下被塑性压平，导致不可逆的预紧力损失。嵌入量的参考值见 VDI 2230 Table 5，螺栓头、螺母、结合面各贡献约 3 μm (VDI 2230:2015, Table 5)。
- 热膨胀差异 $\Delta F’_{Vth}$：当螺栓与被连接件的热膨胀系数或温升不同时，温度变化会改变预紧力 (VDI 2230:2015, Eq. R4/2)。
2.2 外力不全部由螺栓承担
这是 VDI 2230 最核心的物理洞察。标准在 §3.2 中建立了弹簧模型 (Federmodell)：
“In this model, the bolt and the clamped parts are considered as tension and compression springs with the elastic resiliences $\delta_S$ and $\delta_P$.”
(VDI 2230:2015, §3.2, S.20)
工况条件下的外部轴向力 $F_A$ 被分配为两部分：附加到螺栓上的 $F_{SA}$ 和卸载被连接件的 $F_{PA}$。对于中心对称的情况 (VDI 2230:2015, §3.2.1, Eq. 8)：
$$ F_{SA} = n \cdot \frac{\delta_P}{\delta_P + \delta_S} \cdot F_A $$
力比 $\Phi = F_{SA} / F_A$ 通常远小于 1.0——螺栓实际只分担外力的一小部分。忽略这一效应会导致设计要么过于保守，要么预紧力设置不当。
更深一层：外力导入点的位置同样至关重要。VDI 2230 引入载荷导入系数 $n$（Krafteinleitungsfaktor） 来描述外部载荷在被连接件内部的作用位置 (VDI 2230:2015, §3.2.2)。当载荷作用点越靠近接合面（$n$ 越小），螺栓分担的附加工作载荷 $F_{SA}$ 越小。这解释了一个反直觉的工程实践：加厚法兰不仅能提高刚度，还能同步降低螺栓的动态受力。
2.3 拧紧方法的精度有散差
同样的拧紧力矩，由于摩擦系数波动和工具精度限制，实际产生的预紧力会在 $F_{M\min}$ 到 $F_{M\max}$ 之间波动。标准通过拧紧系数 $\alpha_A$ 来量化这一散差 (VDI 2230:2015, §5.4.3, Eq. R1/1)：
$$ \alpha_A = \frac{F_{M\max}}{F_{M\min}} $$
不同拧紧方法的 $\alpha_A$ 相差甚大，差距超出大多数工程师的预期 (VDI 2230:2015, Table A8)：
| 拧紧方法 | $\alpha_A$ 参考值 | 预紧力散差 |
|---|---|---|
| 气动/电动冲击扳手（Schlagschrauber） | 2.5 ～ 4.0 | ±40% ～ ±60% |
| 普通扭矩扳手（Drehmomentschlüssel） | 1.6 ～ 1.8 | ≈ ±22% |
| 屈服点/转角控制法（streckgrenzgesteuert） | ≈ 1.0 | ±8% |
⚠️ 关键洞见：即便使用精度 ±10% 的高级测量型扭矩扳手，螺纹与支撑面摩擦系数本身 ±20% 的自然波动，仍能使最终预紧力总散差达到约 ±22%。工具精度再高，也无法消除摩擦系数的不确定性。 屈服点控制法的拧紧过程进入材料塑性屈服平台，摩擦系数波动几乎不再影响最终轴向力，散差降至 ±8%，允许 100% 榨干材料的承载潜力。
2.4 接合面张开：螺栓疲劳断裂的前兆（Abhebegrenze）
理想的同心受载在工程中极其罕见。当外部拉力或弯矩偏离螺栓轴线时，接合面两侧受力不均。VDI 2230 高度关注接合面张开极限（Abhebegrenze） (VDI 2230:2015, §5.2.1)——一旦偏心工作载荷导致接合面局部张开（Klaffen），系统刚度发生剧变，螺栓承受的附加拉力和弯曲应力将呈非线性急剧上升。接合面张开，正是文章开头连杆螺栓疲劳断裂的根本触发点。规范中对偏心距 $a$ 与对称轴距 $s_{sym}$ 的计算，正是为了守住这条临界红线 (VDI 2230:2015, §5.2.1, Fig. 18)。
3. VDI 2230 的 14 步计算链
标准提供了一套 14 步计算链 R0～R13 (VDI 2230:2015, §4.1)，覆盖从选型到验证的完整流程：
| 步骤 | 内容 | 输出量 |
|---|---|---|
| R0 | 初步确定公称直径与限值检查 | $d$, $G$ |
| R1 | 拧紧系数 | $\alpha_A$ |
| R2 | 所需最小夹紧力 | $F_{Kerf}$ |
| R3 | 外力分配与力比 | $F_{SA}$, $F_{PA}$, $\Phi$ |
| R4 | 预紧力变化 | $F_Z$, $\Delta F’_{Vth}$ |
| R5 | 最小装配预紧力 | $F_{M\min}$ |
| R6 | 最大装配预紧力 | $F_{M\max}$ |
| R7 | 装配应力校核 | $\sigma_{red,M}$, $F_{Mzul}$ |
| R8 | 工作应力校核 | $\sigma_{red,B}$, $S_F$ |
| R9 | 疲劳应力校核 | $\sigma_a$, $S_D$ |
| R10 | 承压面压强校核 | $p_{\max}$, $S_P$ |
| R11 | 最小拧入深度 | $m_{eff\min}$ |
| R12 | 滑移与剪切安全 | $S_G$ |
| R13 | 拧紧力矩 | $M_A$ |
4. 主方程：一个公式统领全局
上述步骤最终汇聚到 VDI 2230 的主方程 (VDI 2230:2015, §4.2, Eq. 16)：
$$ F_{M\max} = \alpha_A \cdot \left[ F_{Kerf} + (1 - \Phi) \cdot F_A + F_Z + \Delta F’_{Vth} \right] $$
标准原文这样定位此公式：
“All of these factors (Figure 5) are an integral part of the main dimensioning formula, which is the basis for the bolt calculation.”
(VDI 2230:2015, §4.2, S.30)
每一项的物理含义：
| 项 | 含义 | 来源步骤 |
|---|---|---|
| $F_{Kerf}$ | 功能所需最小夹紧力 | R2 |
| $(1-\Phi) \cdot F_A$ | 外力对接合面的卸载效应 | R3 |
| $F_Z$ | 嵌入量导致的预紧力损失 | R4 |
| $\Delta F’_{Vth}$ | 热膨胀差异导致的预紧力变化 | R4 |
| $\alpha_A$ | 拧紧方法的散差放大因子 | R1 |
设计逻辑：从接合面的功能需求 $F_{Kerf}$ 出发，逐项叠加外力效应和各种预紧力损失，最后乘以拧紧散差，反推装配时必须施加的最大预紧力——然后通过 R7～R12 验证螺栓是否能承受。
5. VDI 2230 与简化预选方法的关系
在本系列的《初步选型估算》中，我们介绍了基于库伯勒方程的快速预选方法。两者的关系是粗筛 → 精算：
| 维度 | 库伯勒预选 | VDI 2230 完整计算 |
|---|---|---|
| 柔度模型 | 等效空心柱 | 锥体 + 变角度 + 多层板 (§5.1.2) |
| 预紧力损失 | 固定经验值 $f_Z$ | 按接触面类型累加 + 热修正 (§5.4.2) |
| 强度校核 | 1～2 项 | 6 项（R7～R12） |
| 精度 | ±15～20% | 约 ±5%（锥角公式，§5.1.2.1） |
标准本身对精度和验证也有清醒的认识：
“This standard does not in principle do away with the need for experimental and/or numerical (FEM) tests for verifying the calculation results. These are particularly advisable in the case of critical joints.”
(VDI 2230:2015, §1, S.5)
📌 规范定位一句话：如果你在建桥梁（Eurocode 3 / DIN EN 1993-1-8），你关心的是螺栓群能否抵抗剪切破坏；如果你在造压力容器（AD 2000-B7），你关心的是密封垫片会不会泄漏；但如果你在设计发动机连杆或重型变速箱（VDI 2230），你必须像外科医生一样，用"变形受力图"精确剖析每一微米的变形，计算交变载荷下螺栓的疲劳极限，榨干材料的每一分承载潜力。
数据依据与精度声明
本文中的所有公式、数值和引言均来自 VDI 2230 Blatt 1:2015-11。引用格式：(VDI 2230:2015, 章节号, 公式/图/表/页码)。
免责声明：本文仅供工程教学参考之用。最终的工程安全性验证责任由使用者自行承担。
