本文详细介绍如何使用 KTA 3206 标准的七步法对核电管道进行 Leak-Before-Break (LBB) 分析。文章配合 MechCalc 在线计算器 的 KTA 3206 LBB 管道分析模块，帮助您从理论走向实践。
🧮 立即试用计算器：打开 KTA 3206 LBB 管道分析计算器，选择"断裂力学 → KTA 3206 LBB 管道分析"，输入参数即可获得包含详细公式推导和可视化图表的计算结果。
1. KTA 3206 是什么？
KTA 3206（全称：“Nachweise zum Bruchausschluss für drucktragende Komponenten in Kernkraftwerken”）是德国核安全标准，用于论证核电厂压力承载部件的断裂排除 (Bruchausschluss)。
核心思想
与美国 NRC 的 LBB 分析（SRP 3.6.3）不同，KTA 3206 不仅是一种分析方法，更是一套完整性概念 (Integritätskonzept)，建立在三大支柱之上：
| 支柱 | 内容 | 目的 |
|---|---|---|
| 基础质量 | 设计、材料选择、制造工艺 | 从源头保证部件质量 |
| 在役质量 | 水化学、运行监控、定期检查 | 确保质量不退化 |
| 断裂力学论证 | 七步法/六步法分析 | 数学证明断裂不可能发生 |
与 SRP 3.6.3 的关键区别
| 比较项 | KTA 3206 | SRP 3.6.3 |
|---|---|---|
| 目标 | 排除断裂本身 | 证明裂纹会先泄漏 |
| 前提条件 | 严格排除SCC、水锤 | 筛选过滤 |
| 裂纹扩展 | 含疲劳扩展分析 | 不含 |
| 安全裕度 | 步骤6/7验证 | 泄漏率×10, 裂纹×2 |
2. 四大前提条件
在进行任何计算之前，KTA 3206 要求首先满足以下前提条件。如果任何一条不满足，则不得进行断裂排除论证。
- 排除应力腐蚀开裂 (SCC/DRK)：通过材料选择和水化学控制
- 排除相关振动：特别是高频疲劳振动
- 排除非设计动态载荷：如水锤 (Water Hammer)
- 材料韧性充足：必须位于上平台 (Upper Shelf) 区域
3. 管道七步法详解
KTA 3206 附录 A 定义了管道断裂排除的七步法。以下是每一步骤的详细说明：
步骤1: 确定初始裂纹 (a_a, 2c_a)
↓
步骤2: 疲劳裂纹扩展 → 寿期末裂纹 (a_e, 2c_e)
↓
步骤3: 穿透裂纹临界长度 2c_krit (极限载荷法)
↓
步骤4: 半椭圆裂纹临界深度 a_krit(2c_e)
↓
步骤5: 可探测裂纹长度 2c_LÜS (泄漏率计算)
↓
步骤6: 许用裂纹尺寸验证
↓
步骤7: LBB 最终判定
步骤 1: 初始裂纹假定
KTA 3206 根据材料类型和壁厚 $s$ 确定包络初始裂纹：
奥氏体钢 (公式 A 2-1, A 2-2): $$ a_a = \begin{cases} 0.3s & \text{if } s < 25\text{ mm} \\ 0.2s & \text{if } s \geq 50\text{ mm} \end{cases} $$
铁素体钢 (公式 A 2-3, A 2-4): $$ a_a = \begin{cases} 0.2s & \text{if } s < 25\text{ mm} \\ 0.1s & \text{if } s \geq 50\text{ mm} \end{cases} $$
裂纹长度固定为: $2c_a \geq 6 \times a_a$ (公式 A 2-5)
💡 为什么奥氏体更保守？ 因为奥氏体不锈钢更容易产生制造焊接缺陷（热裂纹、穿透性IG裂纹）。
步骤 2: 疲劳裂纹扩展
使用 Paris-Erdogan 公式计算裂纹在服役寿命内的扩展：
$$ \frac{da}{dN} = C \cdot (\Delta K)^m $$
主要考虑：
- 正常运行瞬态载荷谱
- 环境影响因素（特别是对 PWR 环境中的奥氏体钢，NUREG/CR-6176）
- 残余应力的影响
寿期末裂纹 $a_e, 2c_e$ 输入到后续步骤。
步骤 3: 穿透裂纹临界长度 (本计算器的核心)
根据 KTA 3206 附录 B2（极限载荷法），需要根据裂纹方向（纵向/环向）与管道类型（直管/弯管）列出不同的临界失效模型，涵盖了穿透裂纹（用于步骤3）和表面裂纹（用于步骤4）：
1. 内部压力下的纵向裂纹 (Längsriss)
此情况考量仅在内压作用下的管道纵向开裂（环向应力主导）：
- 直管穿透裂纹 (公式 B 2.1-7, B 2.1-3)： 临界失效内压计算： $$ p_V = \frac{2 \cdot s}{D_i} \cdot \frac{\sigma_f}{M_t} $$ 其中膨胀系数（Bulging factor）$M_t = \sqrt{1 + 1.61 \cdot \left(\frac{c^2}{r_m \cdot s}\right)}$。
- 直管表面裂纹 (公式 B 2.1-8, B 2.1-5)： 用于计算临界表面裂纹深度 $a_\mathrm{krit}$： $$ p_V = \frac{2 \cdot s}{D_i} \cdot \frac{\sigma_f}{M_p} $$ 其中表面裂纹因子 $M_p = \frac{1 - \left(\frac{a}{s \cdot M_t}\right)}{1 - \left(\frac{a}{s}\right)}$。
- 弯管裂纹 (参考 B 2.1.2.2)： 采用与直管相同的公式模型，但必须使用弯管的实际最大环向应力（根据 KTA 3201.2 取值）来替换纯内压环向应力。
2. 内压和外部弯矩下的直管环向裂纹 (Umfangsriss)
针对包含整体内压轴向力及弯矩的环向开裂，规范提供了两种主要的极限载荷评估法：

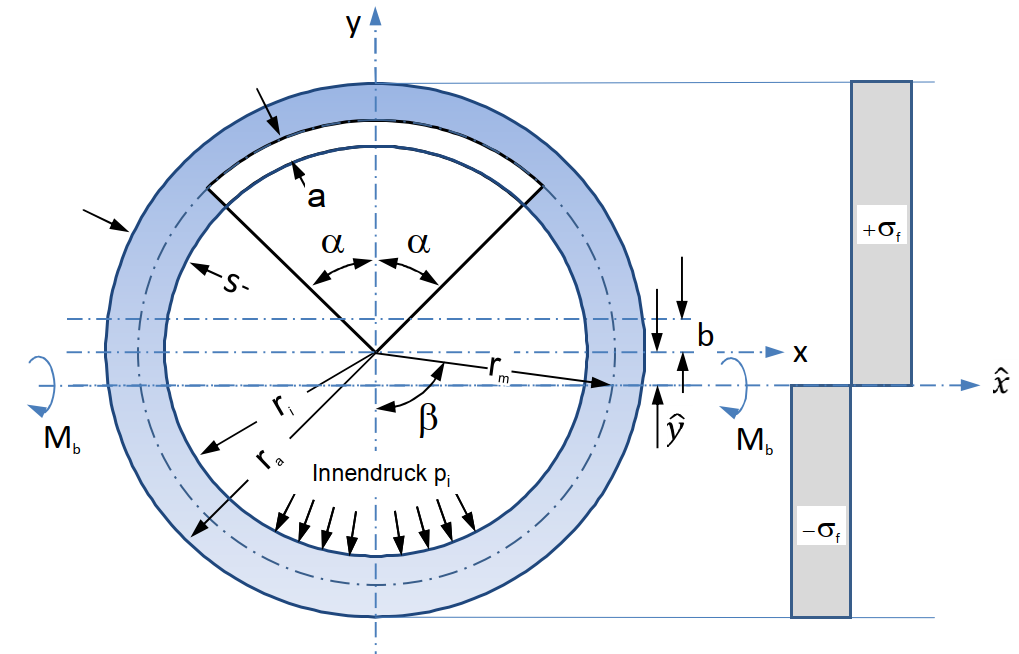

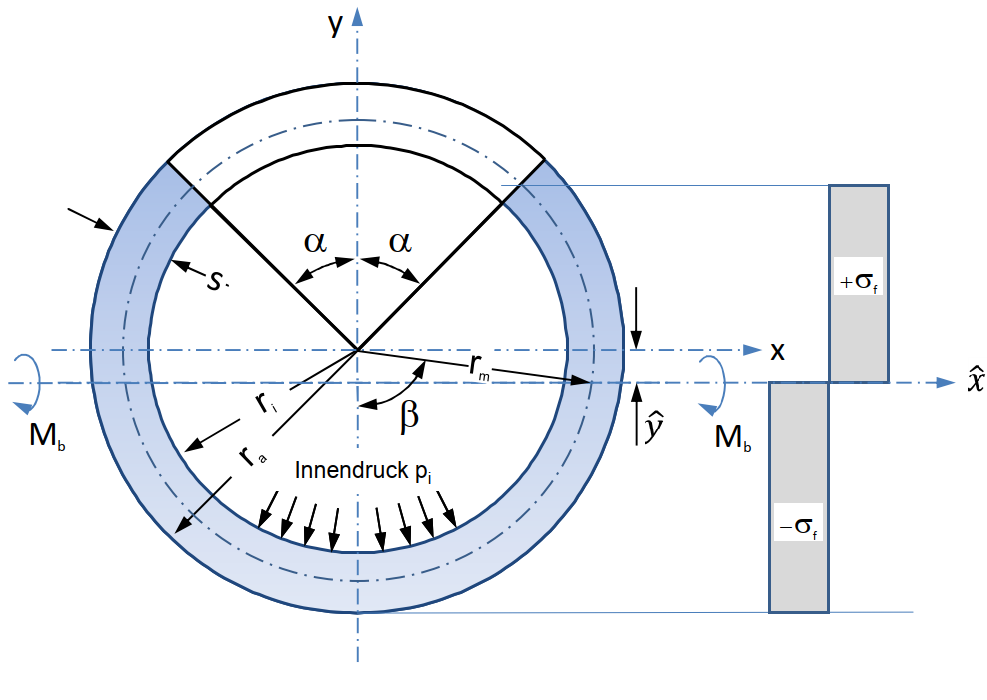

A. PGL 法 (塑性极限载荷法)
PGL 法基于壁厚完全处于塑性流动应力 $\sigma_f$ 状态，且计算最为保守。无论穿透还是表面裂纹，统一步骤构建临界角方程 (公式 B 2.1-13)：
$$ \frac{\pi}{4} \cdot \frac{\sigma_{ax,M}}{\sigma_f} - \cos\left(\frac{a}{s} \cdot \frac{\alpha}{2} + \frac{\pi}{2} \cdot \frac{\sigma_{ax,p}}{\sigma_f}\right) + \frac{1}{2} \cdot \frac{a}{s} \cdot \sin(\alpha) = 0 $$
其中：
- $\alpha$: 裂纹半角 [rad]
- $a/s$: 对于穿透裂纹取 $a/s = 1.0$ (此时方程简化)，表面裂纹取实际深度比例
- $\sigma_{ax,p} = p / [(D_a/D_i)^2 - 1]$: 内压轴向应力 (公式 B 2.1-14)
- $\sigma_{ax,M} = M / W$: 弯矩轴向应力 (公式 B 2.1-15)
- $\sigma_f$: 流变应力 (见下表 Tabelle B 2.1-1)
对于穿透裂纹，求解出临界角 $\alpha_\mathrm{krit}$ 后换算临界长度： $$ 2c_\mathrm{krit} = 2 \cdot \alpha_\mathrm{krit} \cdot r_m $$
B. FSK 法 (流变应力概念法)
引入局部屈服概念，包含两种分支结构：

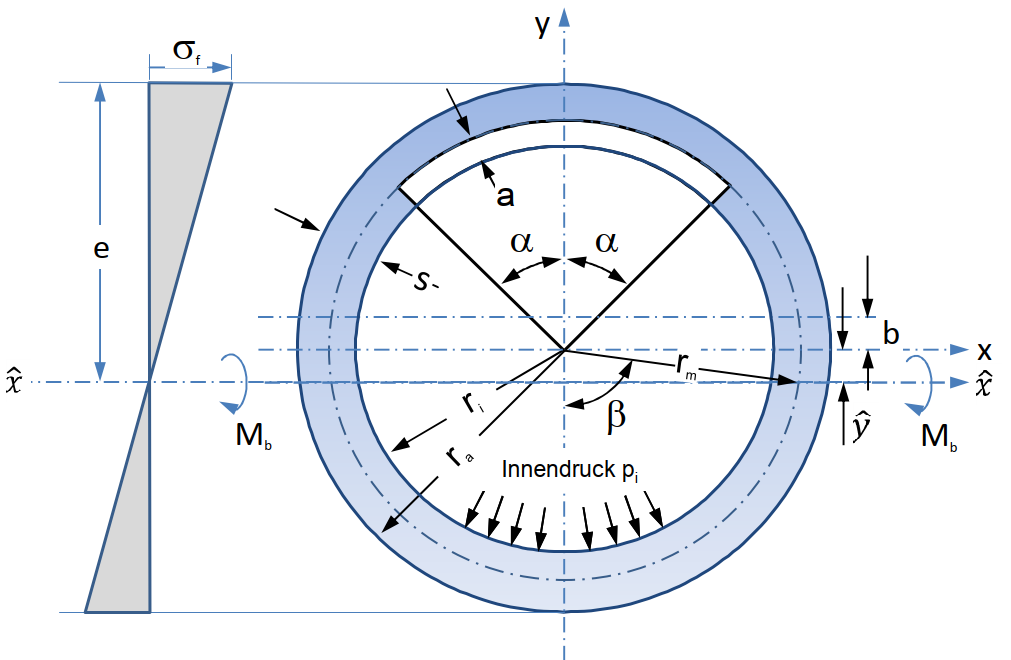

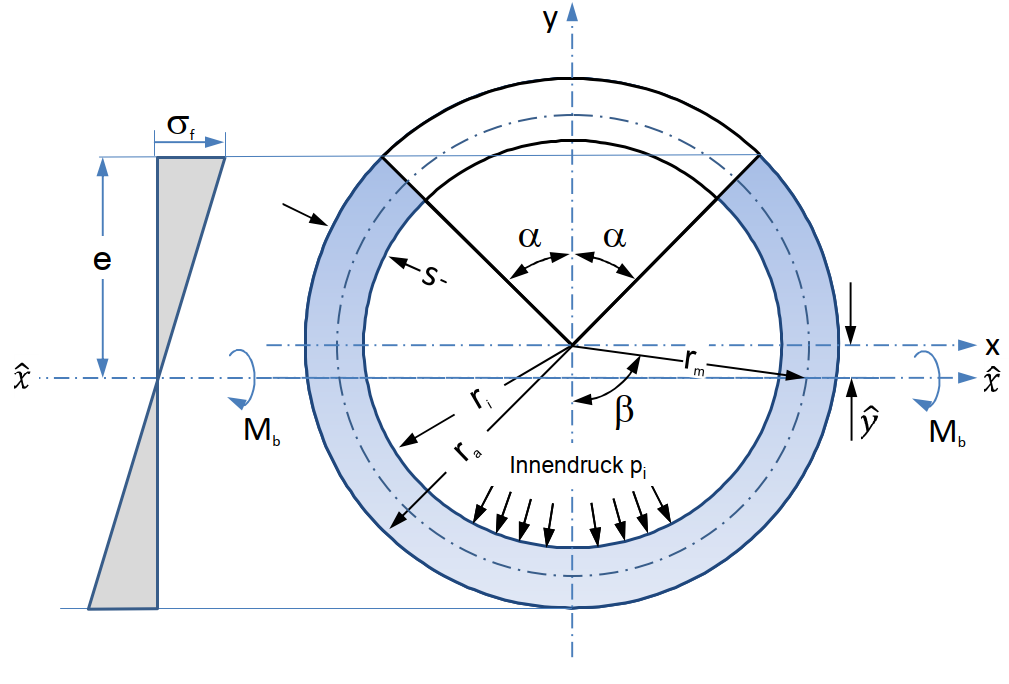

- FSK/MPA 法： 对于穿透裂纹 (公式 B 2.1-17)： $$ M_V = \frac{I_{\hat{x}}}{e} \cdot \left[ \sigma_f - \frac{A_0}{A_q - A_f} \cdot p_i \right] - \hat{y} \cdot A_0 \cdot p_i $$ 对于表面裂纹 (公式 B 2.1-18)： $$ M_V = \frac{I_{\hat{x}}}{e} \cdot \left[ \sigma_f - \frac{A_w}{A_q - A_f} \cdot p_i \right] - (\hat{y} + b) \cdot A_w \cdot p_i $$ 严密考量中性轴漂移 $e$ 和剩余截面参量进行抗弯极限载荷推导。
- FSK/KWU 法 (公式 B 2.1-20, 21)： 定义应力放大因子 $k_a, k_b$，令裂纹尖端的局部有效应力 $\sigma_\mathrm{eff}$ 达到流变应力： $$ \sigma_\mathrm{eff} = k_a \cdot \sigma_{ax,p} + k_b \cdot \sigma_{ax,M} = \sigma_f $$
流变应力 $\sigma_f$ 的取值 (Tabelle B 2.1-1)
| 方法 | 奥氏体钢 | 铁素体钢 |
|---|---|---|
| PGL | $(R_{p0.2} + R_m) / 2.4$ | $R_{p0.2}$ |
| FSK/MPA | $R_m$ | $(R_{p0.2} + R_m) / 2$ |
| FSK/KWU | $(R_{p0.2} + R_m) / 2$ | $R_m$ |
⚠️ PGL 最保守，因为它使用最低的流变应力值，计算出的临界裂纹长度最短。推荐首选 PGL 法。
步骤 4: 表面裂纹临界深度
基于步骤 2 求得的寿期末表面裂纹长度 $2c_e$，需要进一步计算在该长度下，能够承受所有发生载荷（运行载荷及事故载荷）的临界表面裂纹深度 $a_\mathrm{krit}(2c_e)$。 在本质上，这同样是利用步骤 3 中介绍的极限载荷法（PGL 或 FSK 直管/弯管公式）计算表面裂纹失效，通过固定裂纹长度为 $2c_e$，反求导致截面或局部失效的最大深度 $a$。此深度将作为后续步骤的重要输入。
步骤 5: 可探测裂纹长度 (泄漏率计算)
为了满足 LBB 的核心定义，必须证明当发生穿透裂纹时，裂纹在达到临界长度前就能产生足够的泄漏被监测系统发现（Leak-Before-Break）。具体流程如下：
- 确定监测系统能力：确定泄漏监测系统（LÜS）能可靠探测到的最小泄漏质量流量 $\dot{m}_\mathrm{L\ddot{U}S,det}$。
- 设定干预限值：结合运行手册（BHB），设定需要触发干预措施（如搜索泄漏、停堆）的泄漏流量限值 $\dot{m}\mathrm{L\ddot{U}S,BHB} \geq \dot{m}\mathrm{L\ddot{U}S,det}$。
- 计算可探测长度：考虑流体在裂纹内的摩擦、闪蒸以及表面粗糙度等影响（如运用 Pana 或 Moody 模型），查寻并计算能够在正常运行压力下，恰好能产生上述干预泄漏量的穿透裂纹长度，并将其定义为可探测裂纹长度 $2c_\mathrm{L\ddot{U}S}$。
步骤 6: 许用裂纹尺寸验证
- 许用裂纹深度: $a_\mathrm{zul} = \min(0.75 \times s,\ a_\mathrm{krit}(2c_e))$ (公式 A 2-10)
- 许用裂纹长度: $2c_\mathrm{zul} = 2c_\mathrm{krit} - \Delta 2c_\mathrm{WKP}$ (公式 A 2-11)
验证条件： $$ a_e \leq a_\mathrm{zul}, \quad 2c_e \leq 2c_\mathrm{zul} $$
步骤 7: LBB 最终判定
如果管道需要 LBB 论证（即不安装甩击约束装置），还需要：
$$ 2c_\mathrm{LÜS} < 2c_\mathrm{zul} $$
其中 $2c_\mathrm{LÜS}$ 是通过泄漏率计算确定的可探测裂纹长度。
4. 计算实例：奥氏体管道
以下数据来自 KTA 3206 附录 D1，用于演示完整的分析流程。
输入数据
| 参数 | 符号 | 值 | 单位 |
|---|---|---|---|
| 内径 | $D_i$ | 243 | mm |
| 壁厚 | $s$ | 15 | mm |
| 材料 | — | X6 CrNiNb 18 10 (1.4550) | — |
| 屈服强度 | $R_{p0.2T}$ | 167 | MPa |
| 抗拉强度 | $R_{mT}$ | 409 | MPa |
| 弹性模量 | $E$ | 186,000 | MPa |
| 内压 | $p$ | 7.4 | MPa |
| 弯矩 | $M$ | 72.3 × 10⁶ | N·mm |
分析结果
| 步骤 | 参数 | 结果 |
|---|---|---|
| 步骤 1 | 初始裂纹 | $a_a = 4.5$ mm, $2c_a = 27$ mm |
| 步骤 2 | 寿期末裂纹 | $a_e = 4.78$ mm, $2c_e = 28.1$ mm |
| 步骤 3 (PGL) | 流变应力 | $\sigma_f = 240$ MPa |
| 步骤 3 (PGL) | 临界裂纹长度 | $2c_\mathrm{krit} = 273.9$ mm |
| 步骤 6 | 许用裂纹深度 | $a_\mathrm{zul} = 11.25$ mm |
| 步骤 6 | 许用裂纹长度 | $2c_\mathrm{zul} = 271.9$ mm |
| 步骤 7 | LBB 安全裕度 | $271.9 / 60 = 4.5$ 倍 ✅ |
结论：断裂排除成立。许用裂纹长度（271.9 mm）远大于可探测裂纹长度（60 mm），安全裕度超过 4.5 倍。
在 MechCalc 中操作
- 打开 MechCalc 计算器
- 选择 “KTA 3206 LBB 管道分析”
- 输入上表中的参数
- 点击 “计算”
- 查看详细计算结果和判定结论
5. 铁素体管道的特殊考虑
铁素体管道与奥氏体管道的主要区别：
- 初始裂纹更小 ($0.2s$ vs $0.3s$): 铁素体钢的焊接质量更好
- 屈服强度更高: 因此 PGL 法中 $\sigma_f = R_{p0.2}$ 值更大
- 韧性验证: 必须确认运行温度处于上平台区域
- 环境效应: 不受 PWR 水环境加速影响
6. 总结
KTA 3206 的七步法为核电管道的断裂排除提供了一个系统化、可重复的分析框架。其核心逻辑是：
- 假设最不利的初始裂纹（保守假定）
- 让裂纹在载荷下"跑"一个完整寿命（疲劳扩展）
- 计算管道"能承受多长的裂纹"（极限载荷法）
- 验证裂纹有充足的安全裕度（许用过裂纹尺寸和 LBB）
只有当所有步骤的验证都通过时，才能宣告断裂排除成立。
📖 参考标准: KTA 3206 (2014-11) — Bruchausschluss für drucktragende Komponenten in Kernkraftwerken
